威圖産品介紹

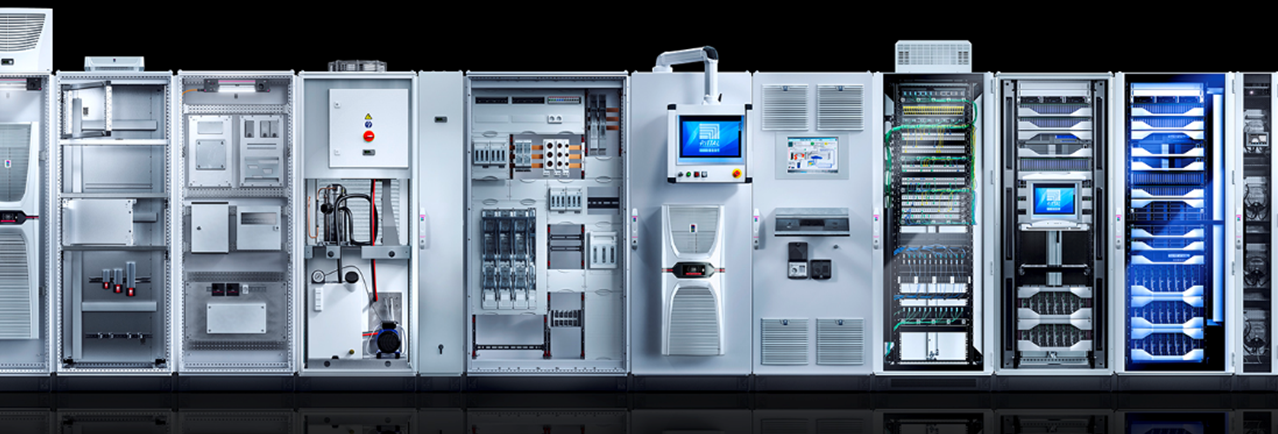

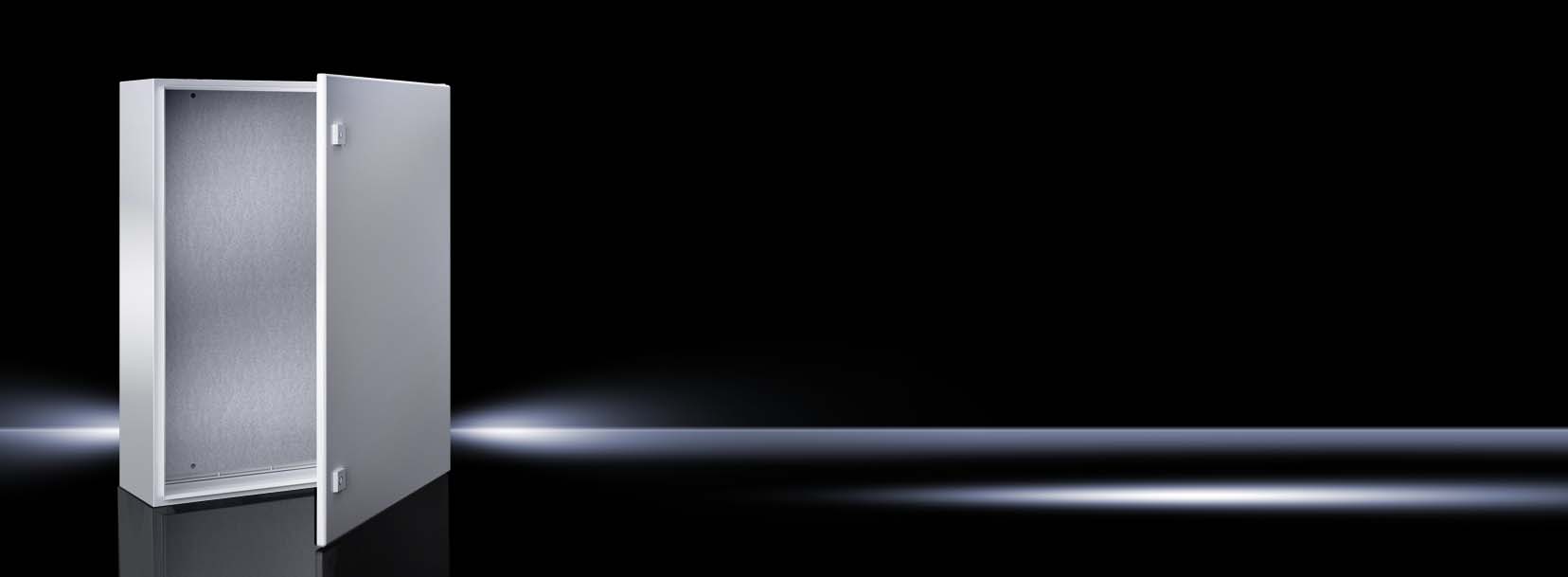

1、緊裝式控制機櫃AE
（寬度200-1000mm 高度300-1400mm 深度120-300mm）
材料:
– 箱體：鋼闆
– 門：鋼闆，四周帶有發泡聚氨酯塑料密封圈
表面:
– 箱體和門：浸塗底漆，外經粉末塗層 ，織紋
– 安裝闆：鍍鋅
顔色:
– RAL 7035
供貨範圍:
– 箱體帶鉸接門，四周封閉
– 封蓋闆在箱體底部
– 安裝闆
– 鎖：3 mm 雙齒
注意特定産品供貨範圍。
認證:
– UL
– cUL
– CSA
– TÜV
– 德國勞氏船級社
– 俄羅斯船級社
– 英國勞氏船級社
– BV

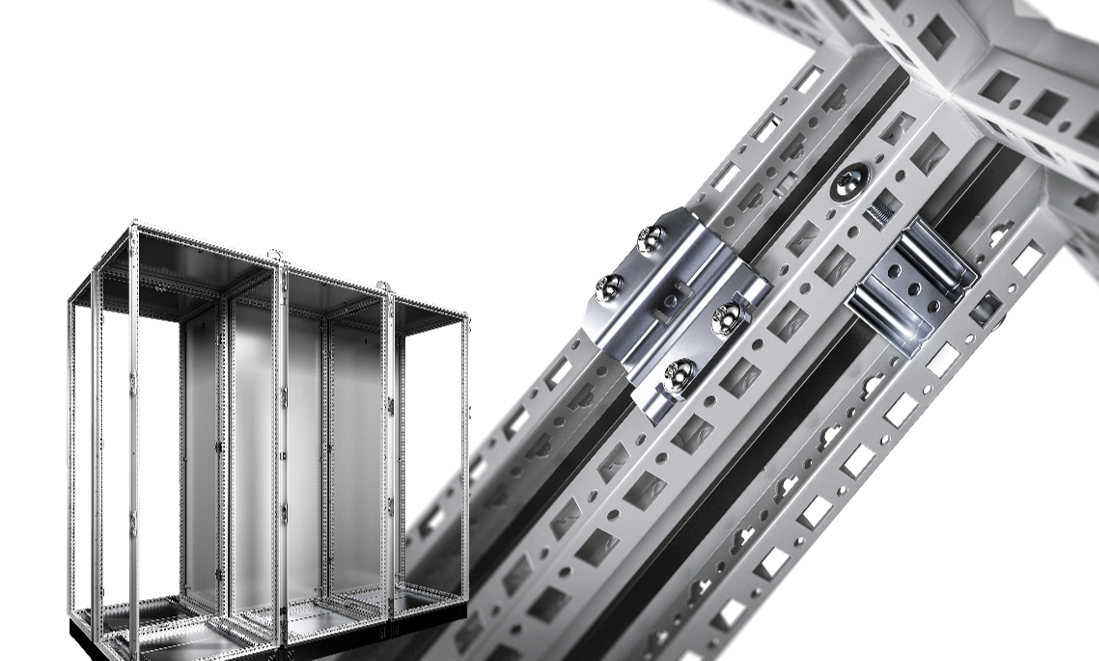

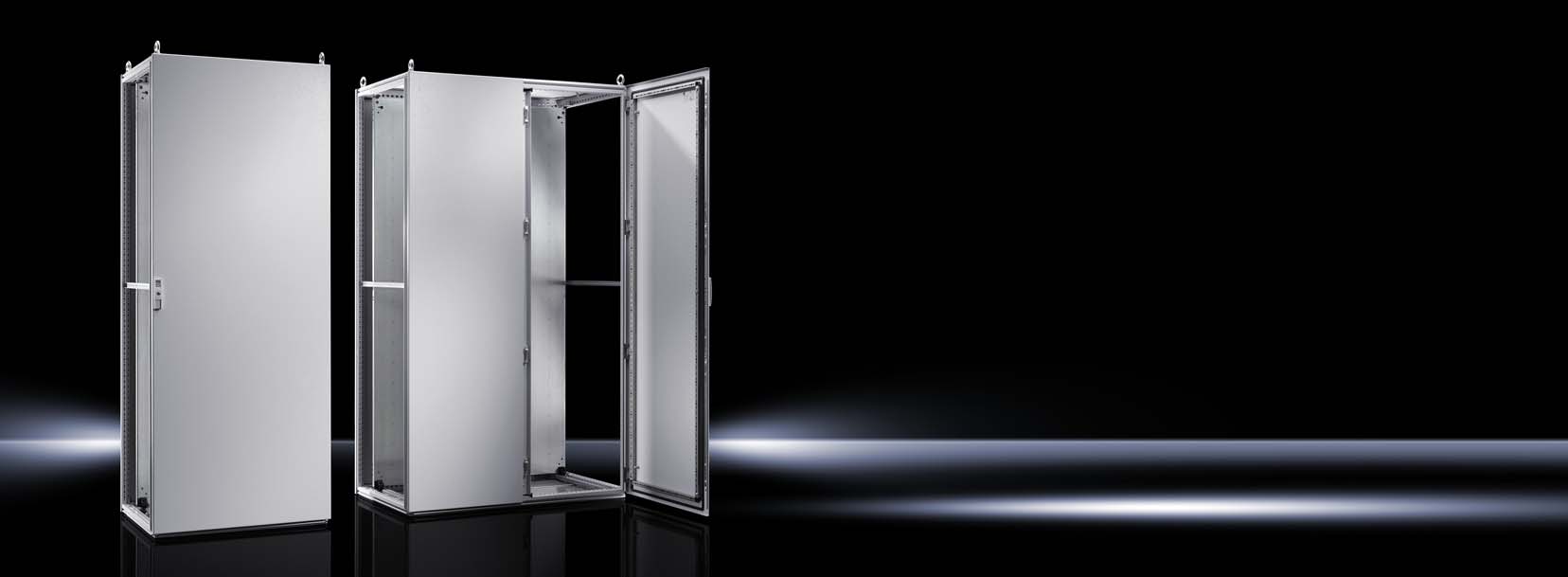

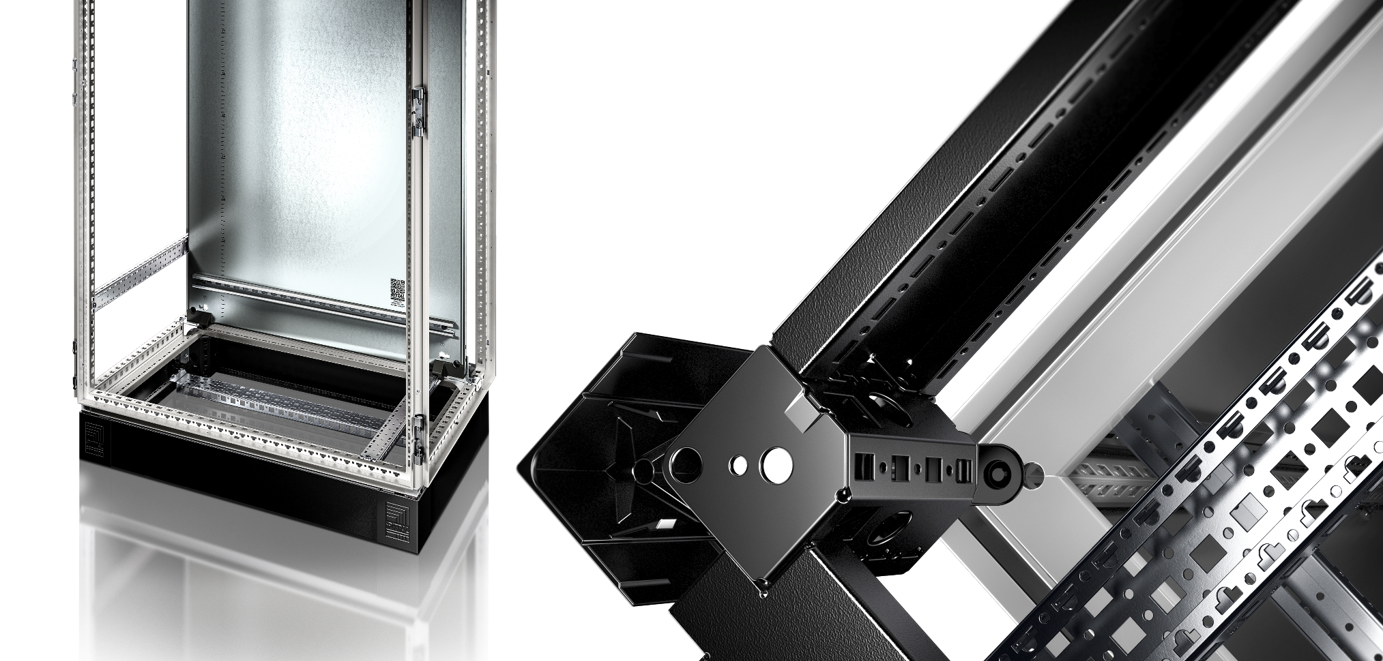

2、 并聯櫃系統TS8
(寬度400-1200mm 高度1200-2200mm 深度400-800mm）
材料和表面:
– 箱體架: 鋼闆,1.5 mm, 浸塗底漆
– 頂蓋: 鋼闆, 1.5 mm, 浸塗底漆，外經粉末塗層，織紋
– 門: 鋼闆, 2 mm, 浸塗底漆，外經粉末塗層，織紋
– 後壁: 鋼闆, 1.5 mm, 浸塗底漆，外經粉末塗層，織紋
– 底闆: 鋼闆, 1.5 mm, 鍍鋅
– 安裝闆: 鋼闆, 3 mm, 鍍鋅
顔色:
– RAL 7035
防護等級 IP，符合 IEC 60 529标準:
– IP 55
防護等級 NEMA:
– NEMA 12
供貨範圍:
– 箱體架
– 門
– 單門機櫃的門鉸鏈在右側，可以換到左側
– 頂闆
– 後壁
– 底闆
– 安裝闆
– 2 個 TS 沖孔軌 18 x 38 mm
– 4 個運輸吊環
– 鎖：3 mm 雙齒
注意特定産品供貨範圍。
說明:
– 機櫃寬度 400 mm：不帶門框，安裝闆， TS 沖孔軌18 x 38 mm 和底闆。不滿⾜防護等級 IP 55 和 NEMA 12 的要求。
認證:
– UL
– cUL
– CSA
– TÜV
– 挪威船級社
– 俄羅斯船級社
– 英國勞氏船級社
– BV
3、IT櫃
（寬度600-800mm 高度800-2200mm 深度600-1200mm）
材料：
– 鋼闆
– 鋁
– 玻璃門：單片安全玻璃， 3 mm
表面:
– 箱體架：浸塗底漆
– 内部擴裝：浸塗底漆
– 門和頂蓋：浸塗底漆，粉末塗層
顔色:
– 箱體框架和平闆件：RAL 7035
– 内部擴裝：RAL 9005
每個機櫃的承載力（靜載） :
– 15000 N
供貨範圍:
– 箱體架 TS 8 帶門和頂闆
– 前面用鋁質透明門， 180° 鉸鏈
– 前/ 後門鎖具：舒适手柄，用于半圓鎖芯和安全鎖 3524 E
– 前面和後面兩個 482.6 mm(19˝) 安裝型材用快速固定件可調地固定在深度支撐件上
– 間隔墊片用于提高風扇蓋闆，用于被動式通風（随附）
– 連接配件，用于帶有接地點的電位平衡裝置（随附）
– 50 個内六角圓頭螺釘 M5，插入螺母 M5，導電（随附）
– IPPC 托盤
注意特定産品供貨範圍。
說明:
– 根據安裝方式和地點的不同，櫃門開啓角度在具體的應用情況下有所不同
認證:
– UL
– cUL

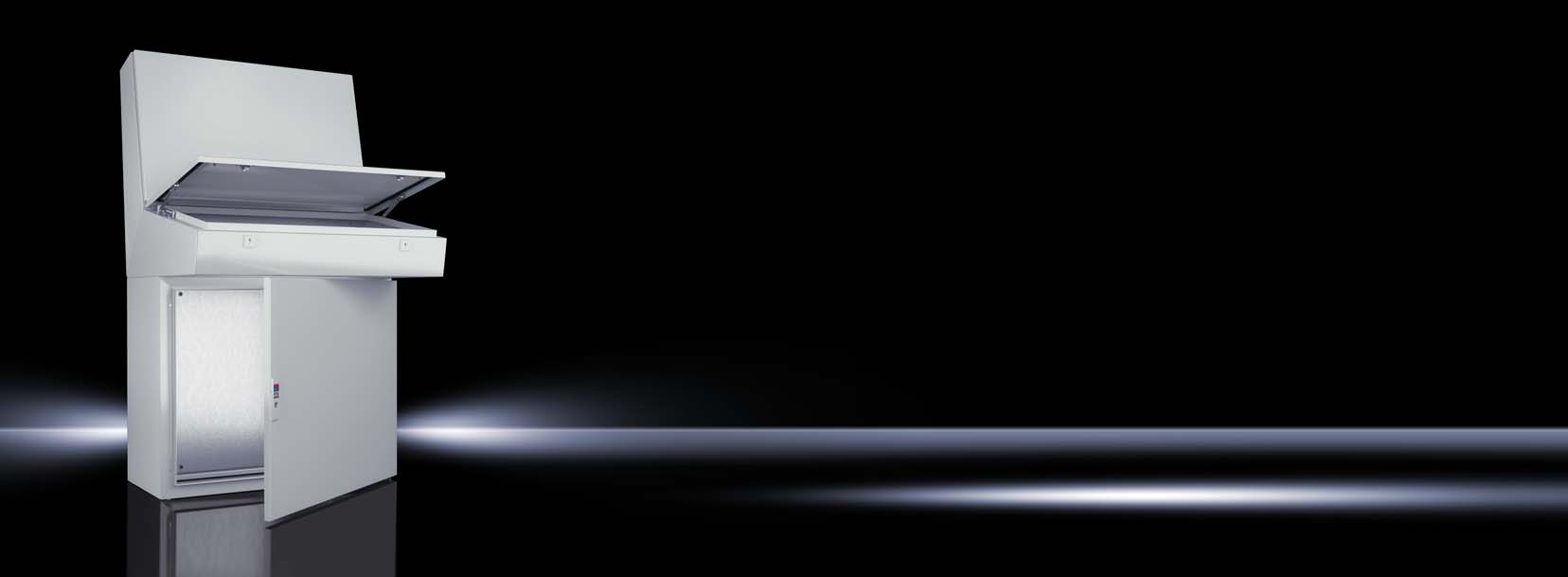

4、琴式控制台系統TP
材料：
– 箱體：鋼闆， 1.5 mm
– 門和琴式控制台蓋：鋼闆2.0 mm，四周帶有發泡聚氨酯塑料密封圈
– 安裝闆：鋼闆2.5 mm （深度爲 500 mm），3.0 mm （深度爲 400 mm）
表面：
– 箱體、箱蓋和門：浸塗底漆，外經粉末塗層 ，織紋
– 安裝闆：鍍鋅
顔色：
– RAL 7035
防護等級 IP，符合 IEC 60 529标準：
– 防護等級 IP 55 ，前提是選擇相應的底闆
防護等級 NEMA：
– 選擇相應的底闆時爲 NEMA 12
供貨範圍：
上面部分
– 箱體
– 箱蓋下面有鉸鏈，包括箱蓋支架
– 底部開放，用于個性化電纜導入
中間部分
– 箱體
– 鉸接箱蓋， 2 個定位支撐件可以自動鎖定，解鎖左邊自動，右邊手動
– 開口用于從箱體底部導入電纜
下方部分
– 箱體上方敞開
– 門或雙門配有鎖杆（深度爲400 mm 時在前面，深度爲500 mm 時前面和後面都有）
– 安裝闆深度可調（深度爲500 mm 時）
– 底部開放，用于個性化電纜導入
另外需要:
– 底闆
認證：
– UL
– cUL

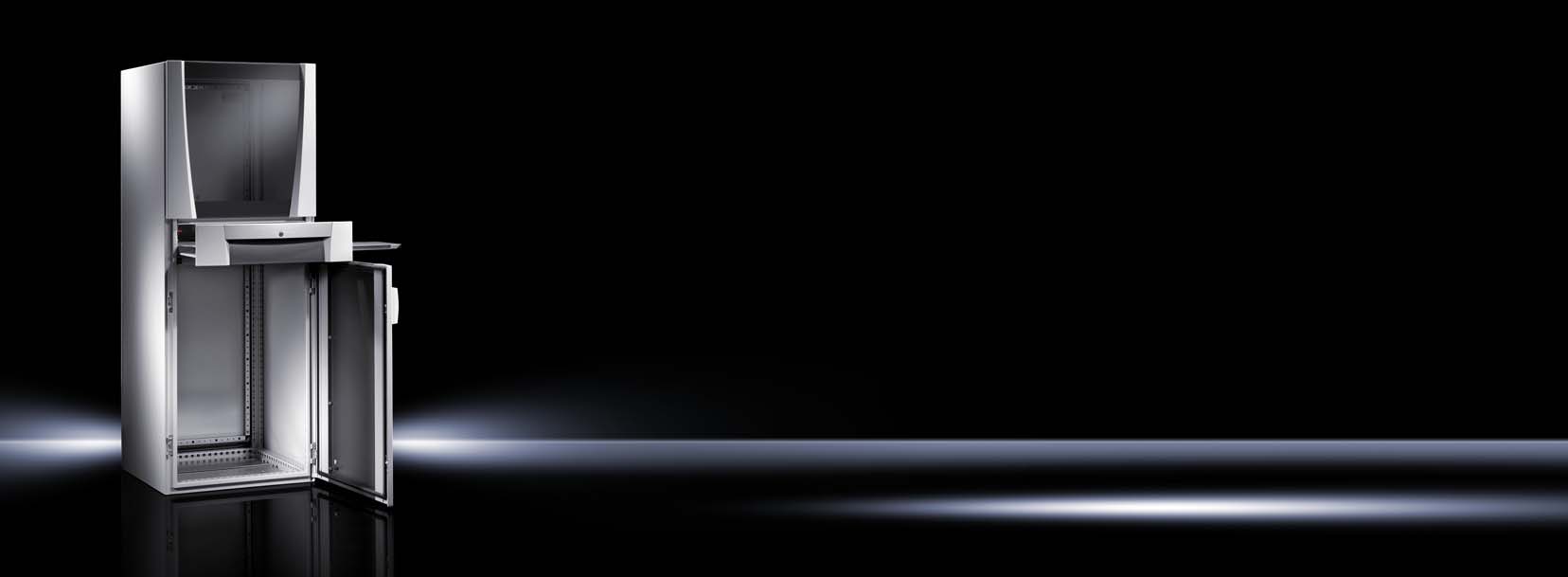

5、PC機櫃系統
用于安全放置從顯示器、到 PC直至鍵盤的所有 PC 組件。
最佳的操作舒适性和時尚的設計。
能使整套計算機系統完美地實現防潮、防塵、免受溫度波動的影響，防止未經許可擅自操作等行爲。
材料:
– 箱體、門、後門、 組裝區、托闆：鋼闆
– 手柄、裝飾性護闆：塑料
– 門護闆：鋁
– 檢視窗用玻璃：單片鋼化玻璃
表面:
– 箱體和門：浸塗底漆，外經粉末塗層 ，織紋
– 組裝區，托闆：經粉末塗層
顔色:
– 箱體、門、 裝飾性護闆、托闆：RAL 7035
– 手柄：類似 RAL 9006
– 顯示器窗口，門的中間部分：RAL 7015
防護等級 IP，符合 IEC 60 529标準:
– IP 55
防護等級 NEMA:
– NEMA 12
供貨範圍:
– 箱體，門，後門
注意特定産品供貨範圍。
認證:
– UL
– cUL

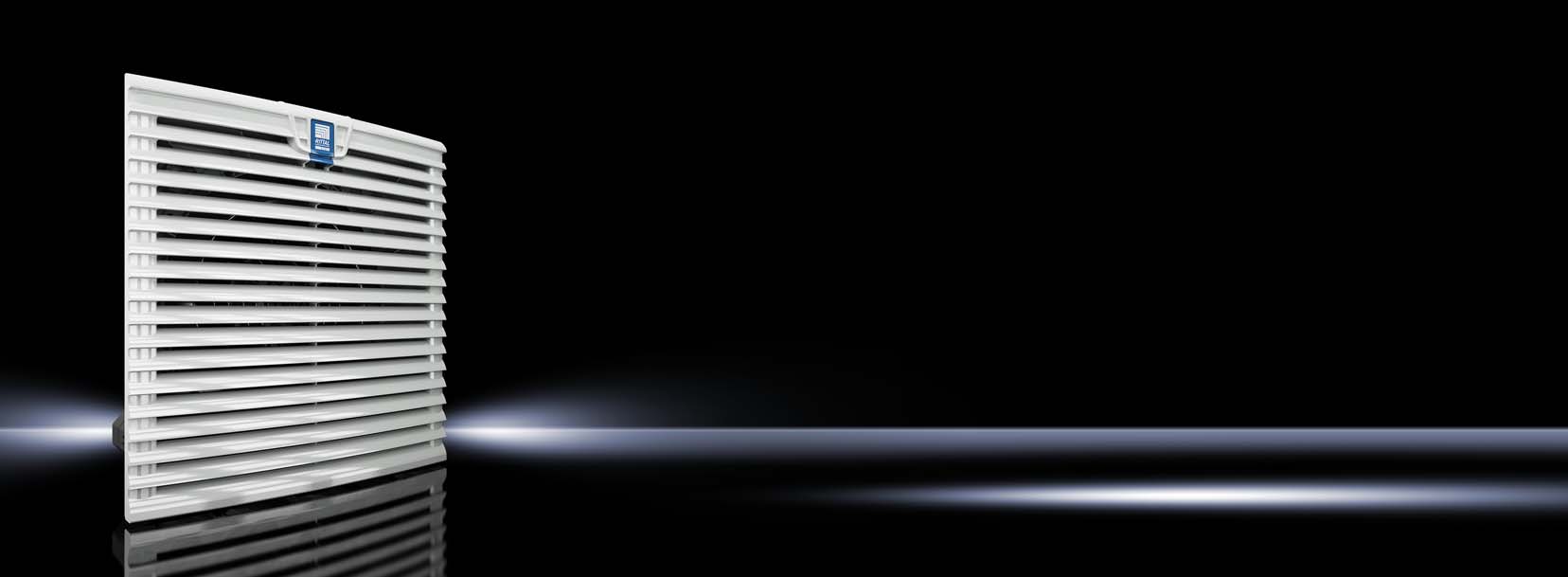

6、TopTherm 過濾器風扇
氣流量:
20-700m3/h
顔色:
– RAL 7035
供貨範圍:
– 完整的安裝單元，包含過濾墊
說明:
– 過濾器風扇3237.XXX 是被兩根獨立的電線連接，其他過濾器風扇則采用⽆螺紋彈簧端⼦。

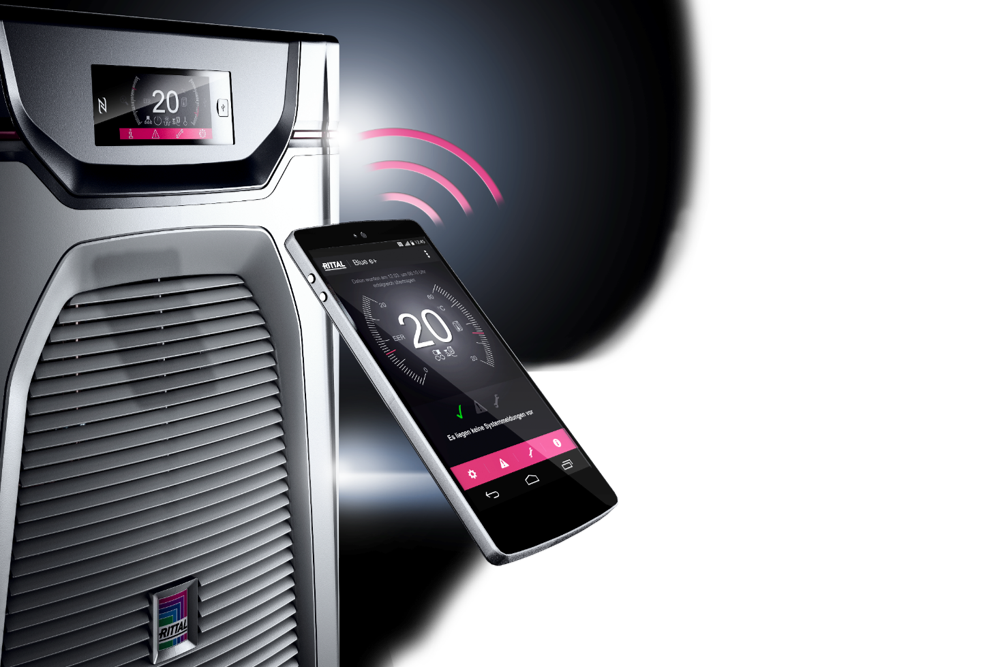

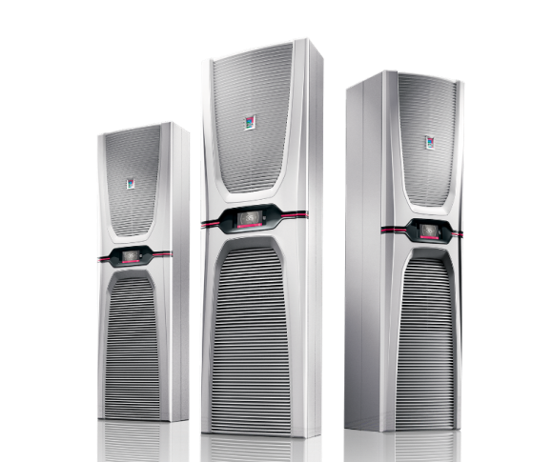

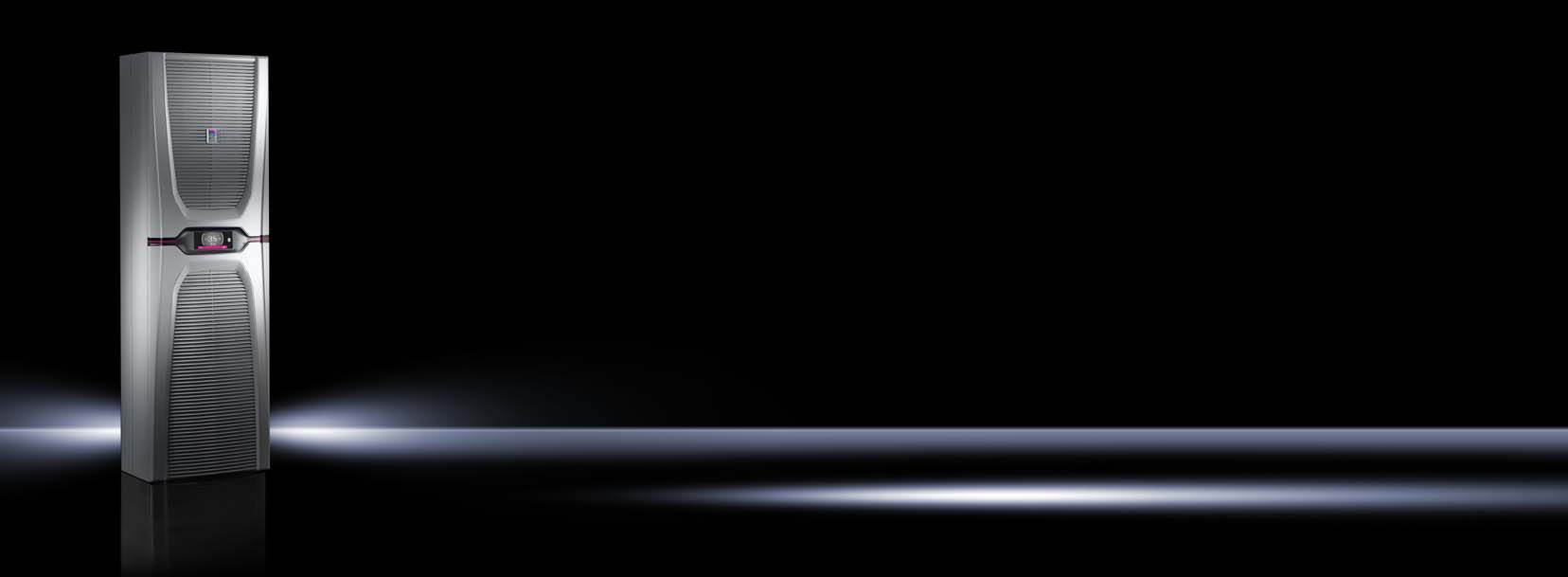

7、壁挂式冷卻設備Blue e+
功率等級：
2000-6000W
優點:
– 通過轉速控制組件及熱管技術可節省多達 75% 的用電量
– 憑借其獨特的多種電流适用能力可在世界各國使用
– 通過養護型冷卻延長控制箱和冷卻設備所有組件的使用壽命
– 通過觸屏和智能接口進行直觀操作
溫度調節器:
– e+ 控制器（出廠設置 +35°C）
材料:
– 鋼闆
顔色:
– RAL 7035
防護等級 IP，符合 IEC 60 529
标準:
– 内循環防護等級 IP 55
供貨範圍:
– 包括安裝固定件
– 已接好線（可插接的接線闆）
說明:
– 請遵守裝配提示。
二、配電系統
1、母線系統
經檢測的系統解決方案
◾ 緊裝式結構可用于電流高達 125 A 的控制設備
◾ 與傳統布線技術相比，具有更快速安裝且節省空間的結構
◾ 全面防接觸保護的母線系統
◾ 标準化的設備型号及符合規定的安裝
◾ 符合 IEC 61 439 和 UL 508 的标準規定
緊湊且安全安裝
◾ 需工具便可通過插入孔陣安裝固定組件，自動接通電氣觸點
◾ 特制插銷确保牢固固定組件。拆卸時候僅可通過螺絲刀松開插銷。
◾ 與傳統布線的電機控制設備相比，占用更小的空間
無需工具的安裝更爲簡便
◾ RiLine Compact 底闆寬度爲225 和 405 mm
◾ 可直接齧合至 35 x 7.5 mm 和35 x 15 mm 的支承軌中
◾ 可快速且⽆需工具地插入組件
◾ 底闆中預先安裝的 45 mm 水平間隔模塊确保在通用 4.5 mm 接點間隔中安全和快速地定位元件
安全連接适配器
◾ 無需螺栓便可連接，且連接适配器中的拉力彈簧⽆需維護
◾ 元件适配器滿⾜ IEC 61 439 标準中關于有效導體布線的特殊要求
◾ 熔絲座内置的元件适配器寬度爲22.5 mm，節省空間
◾ 元件适配器可選擇配備固定式或調整式支承軌，确保配電設備和防護設備的安全結構
安裝功能模塊時節省空間
◾ 電機控制器可用于電機和可逆起動器，功率高達 4 kW，具備電氣過載保護功能
◾ 電⼦電源開關用于調節加熱功率控制
◾ 混合技術打造更高的開關頻率和更低的損耗功率
◾ 使用壽命長

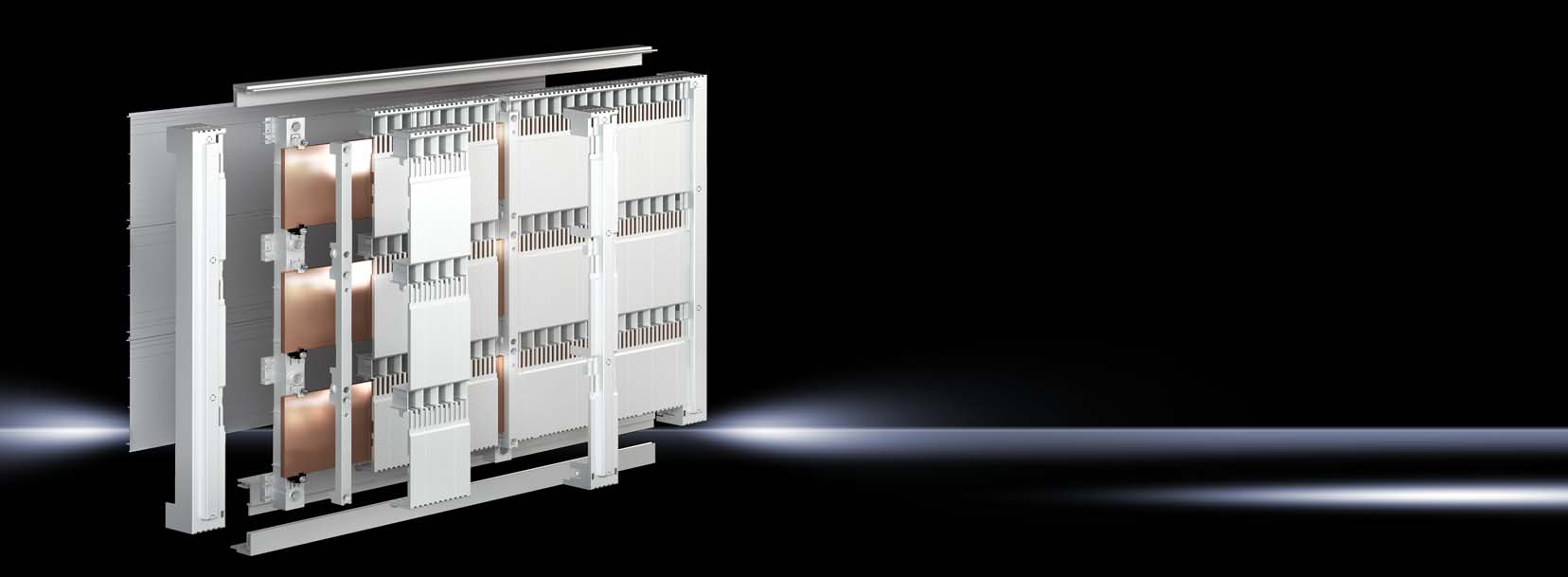

2、Ri4Power 185 mm 母線系統-安裝無需鑽孔
隻需三步便可實現在控制櫃中簡便快速安裝母線系統：
◾ 在 TS 機櫃内定位系統機架和系統固定裝置
◾ 固定母線結構
◾ 安裝蓋闆系統
母線支架
◾ 用于母線尺寸 40 x 10至 120 x 10 mm
◾ 支架可與網栅隔闆配合保證元件實現正面安裝
◾ 額定短時耐受電流 Icw 至 50 kA
◾ 母線額定電流最大 2100 A
◾ 通過在 TS/SE 控制櫃系統中安裝系統附件實現鑽孔安裝
蓋闆
◾ 防接觸保護至 IP 2XB （手指防護）
◾ 内置的母線屏蔽裝置用于防止電弧
◾ 通過中心定位裝置安全定位結構組件
◾ 可通過新型接觸技術在蓋闆正面安裝組件
◾ 無需拆卸蓋闆即可快速加裝組件
底部槽型件
◾ 用于母線安裝後的防接觸保護
◾ 與蓋闆連接形成最佳四周接觸防護
◾ 預設定，适配于寬度爲 600 mm 至1200 mm 的 TS 控制櫃
